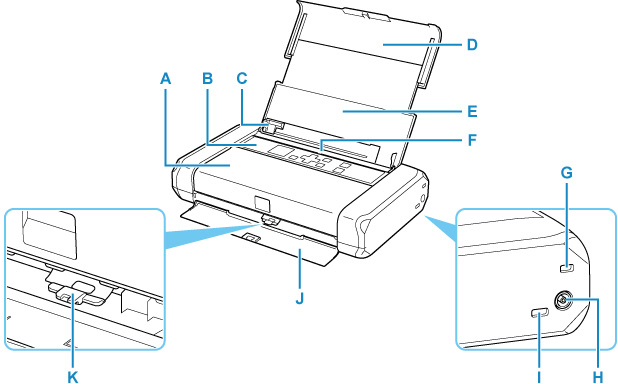

Elölnézet

A: Nyomtatófej fedele

Nyissa fel egy tintatartály cseréjéhez, illetve az elakadt papír nyomtató belsejéből történő eltávolításához.

B: Kezelőpanel

A nyomtató beállításainak módosítására és a nyomtató működtetésére használható.

• Kezelőpanel

C: Papírvezető

Igazítsa a papírköteg bal oldalához.

D: Papírtámasz

Húzza ki a papír hátsó tálcába történő betöltéséhez.

E: Hátsó tálca fedele

Nyissa fel a papír hátsó tálcába történő betöltéséhez.

F: Hátsó tálca

Ide töltsön be papírt. Kettő vagy annál több megegyező méretű és típusú papírlap helyezhető be egyszerre, melyeket a nyomtató automatikusan egyesével tölt be.

• Normál papír/fotópapír betöltése
• Boríték betöltése

G: Biztonsági nyílás

Lopás elleni védelemkét dugja be a biztonsági huzalt vagy más anyagot.

H: Hálózati adapter csatlakozója

Ide dugja be a mellékelt hálózati adapter csatlakozódugóját.

I: USB-port

Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történő összekötéséhez.

J: Papírkimeneti nyílás fedele

A készülék ide helyezi a nyomtatott papírt.

K: Papírvastagsági kar

A hordozótípusnak megfelelően beállítja a nyomtatófej és a betöltött papír közötti távolságot.

Ha borítékra nyomtat, állítsa a kart a bal oldali állásba.

Ha borítéktól különböző papírra nyomtat, állítsa a kart a jobb oldali állásba.

Fontos

• Ne érintse meg a fémborítást.

• Miközben a nyomtató a számítógép segítségével nyomtat, nem szabad kihúzni vagy csatlakoztatni az USB-kábelt. Ez hibát okozhat.
